架橋ポリエチレン管 使用上の注意

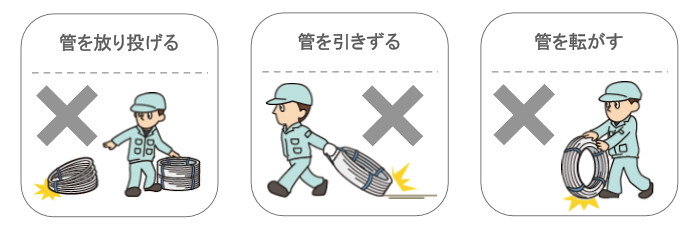

架橋ポリエチレン管 運搬上の注意

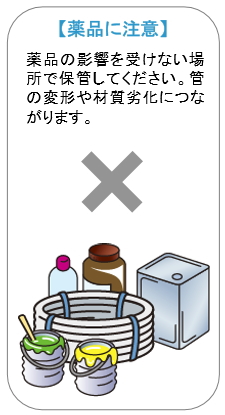

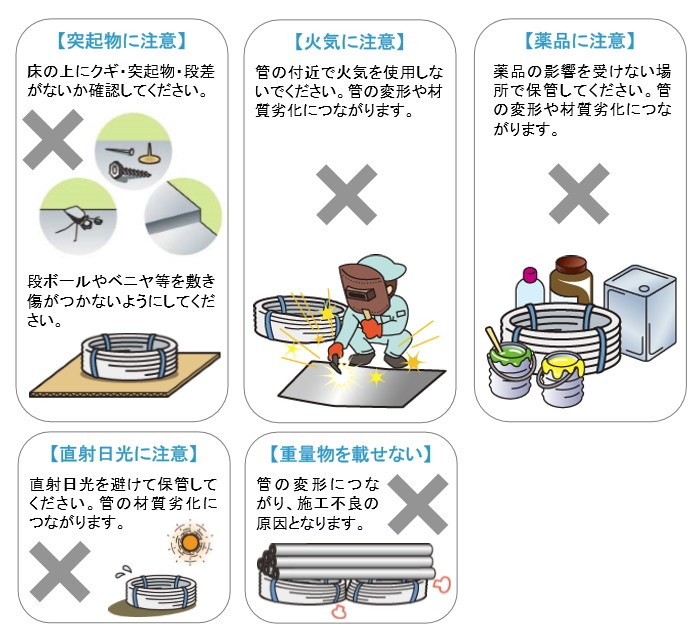

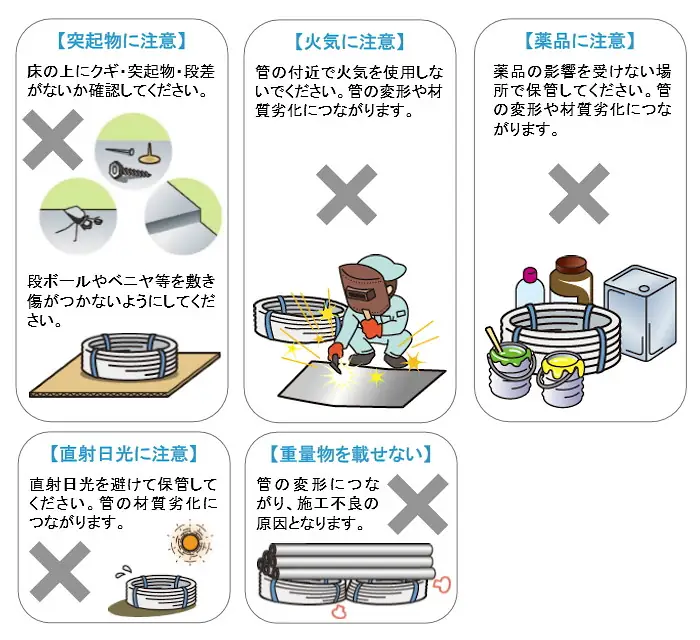

架橋ポリエチレン管 保管上の注意

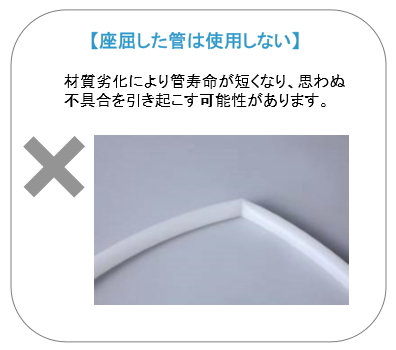

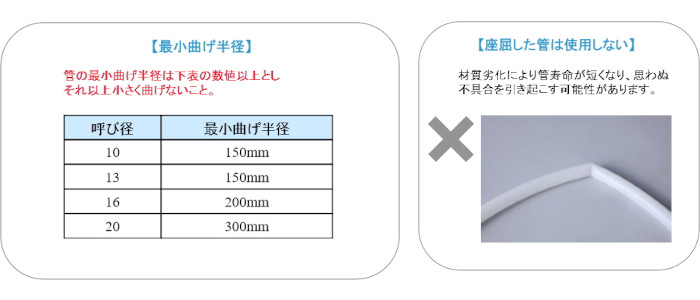

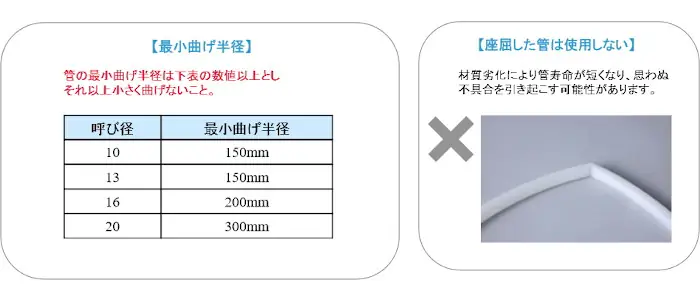

架橋ポリエチレン管 施工上の注意

架橋ポリエチレン管の規格

水道管・架橋ポリエチレン管 （JIS K 6787）の寸法

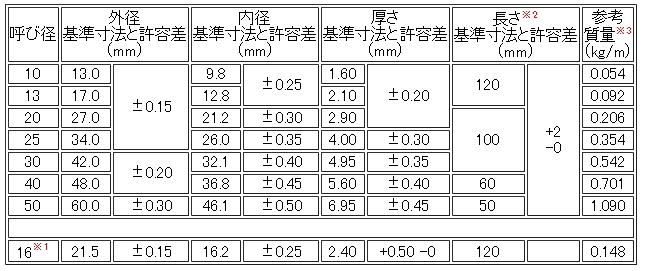

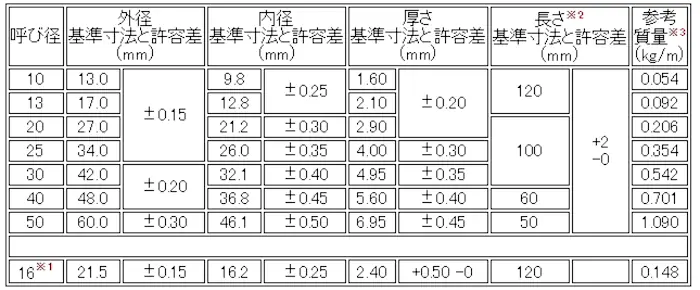

PN15の単層管（M種）の寸法及びその許容差

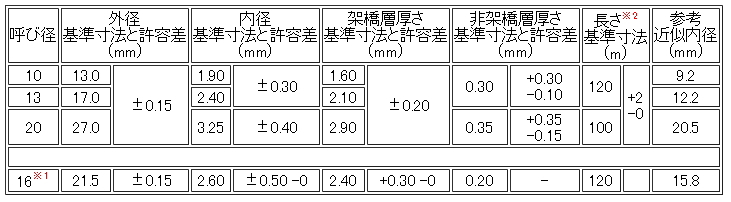

2層管（E種）の寸法（架橋ポリエチレン管）

• 16については､JIS K 6769(PN15)の寸法及び許容差
• 長さについては受け渡し当事者間の協定により変更が可能
• 質量は管の寸法を基準寸法にし、材料の密度を0.94g/㎤とした計算値

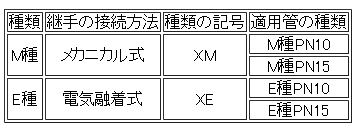

種類及び記号（架橋ポリエチレン管）

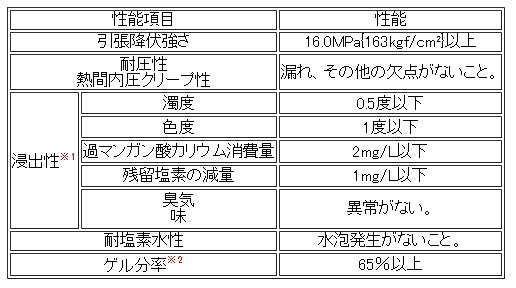

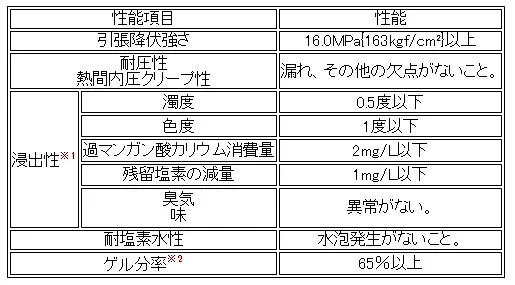

性能（架橋ポリエチレン管）

• 浸出性の試験温度は常温とする。また、濁色、色度、及び過マンガン酸カリウム消費量、並びに残留塩素の減量は空試験値から差し引いて求める
• ゲル分率は、M種及びE種の架橋層に適応する

架橋ポリエチレン管 （JIS K 6769）の寸法

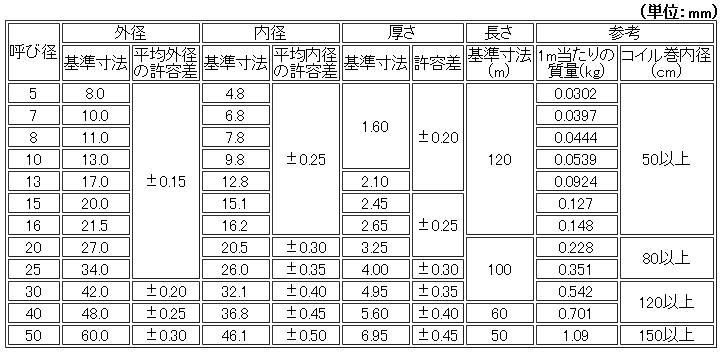

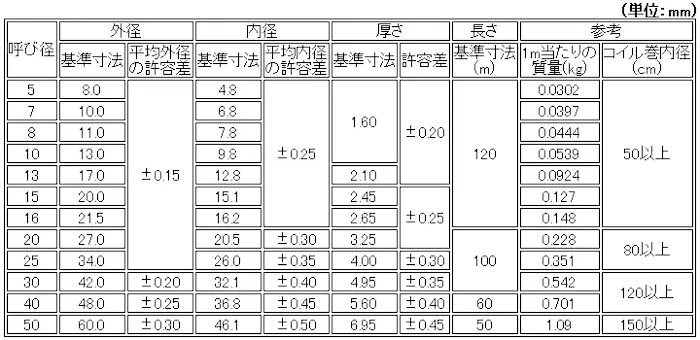

単層管（M種）の寸法（架橋ポリエチレン管）

• 平均外径の許容差とは、任意の断面における相互に等間隔な二方向の外径測定値の平均値(平均外径)と基準寸法との差
• 平均内径の許容差とは、平均外径から平均厚さの2倍を差し引いた値と基準寸法との差 なお平均厚さとは、外径の測定箇所と同一断面における相互に等間隔な4か所の厚さ測定値の平均
• 長さについては、受渡当事者間との協定によって変更することができる
• 質量は､管の寸法を基準寸法とし､管に利用する材料の密度を0.94g/㎤として計算したもの

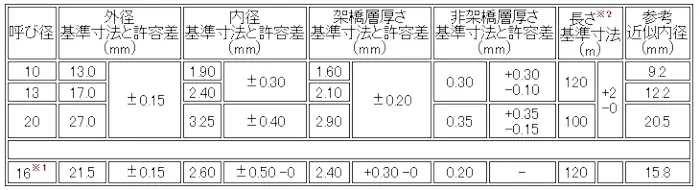

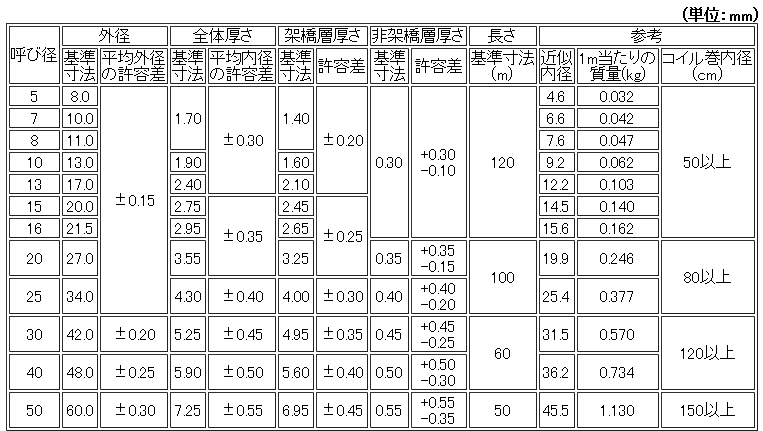

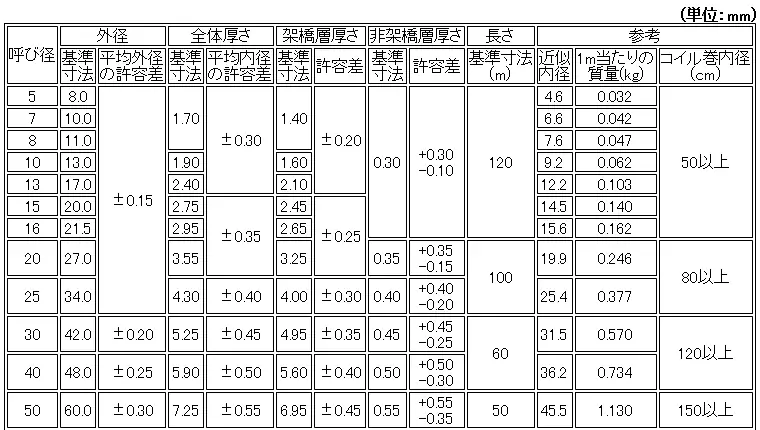

PN15の二層管（E種）の寸法およびその許容差（架橋ポリエチレン管）

• 平均外径の許容差とは、任意の断面における相互に等間隔な二方向の外径測定値の平均値(平均外径)と基準寸法との差
• 長さについては、受渡当事者間との協定によって変更することができる
• 質量は､管の寸法を基準寸法とし､管に利用する材料の密度を0.94g/㎤として計算したもの

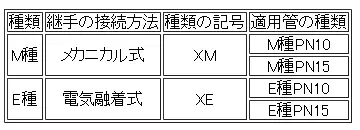

種類及び記号（架橋ポリエチレン管）

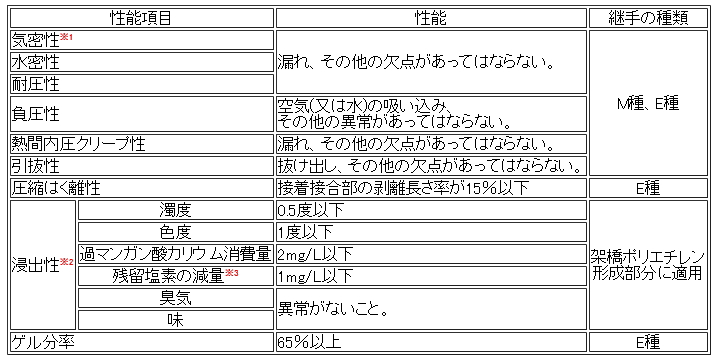

性能（架橋ポリエチレン管）

• 気密性は、鋳造によって製造したものに適応する ただし、連続鋳造によって製造したものは除く
• 浸出性の試験温度は、95℃とする。 また、臭気及び味以外は空試験値から差し引いて求める
• 残留塩素の減量は、接水部が架橋ポリエチレン以外の樹脂及びゴムの材料部分にも適応する

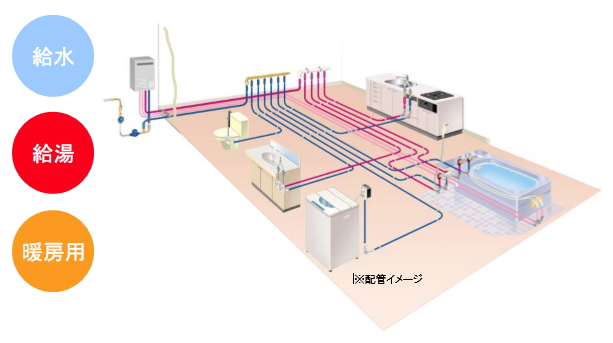

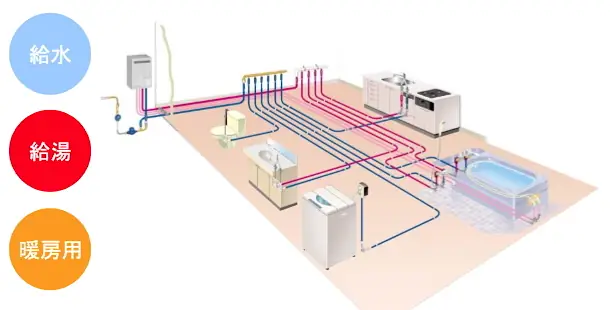

架橋ポリエチレン管 さや管ヘッダーシステム

• さや管ヘッダーシステムは、集合住宅または戸建住宅などに使われる配管システムです。
• 配管は、給水用及び温度95℃以下の給湯用に使用されます。
• この配管システムは、電気の合成樹脂製可とう電線管を応用しています。さや管は強度を向上させています。
• 個々の水栓器具への給水・給湯の分配は、ヘッダー(分岐管)で行います。
• 水栓器具とヘッダーは、それぞれ直結した配管で接続され、途中継手による接続がありません。
• さや管の色は、給水管用がブルー、給湯管用をピンクとして識別してます。

架橋ポリエチレン管の配管工法

架橋ポリエチレン管 さや管敷設場所

床下

（ころがし配管）

軽量コンクリート内

（埋設配管）

スラブコンクリート内

（埋設配管）

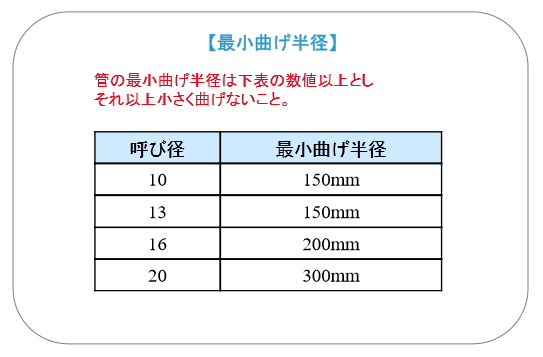

架橋ポリエチレン管 最小曲げ半径及び曲げ箇所数

• ただし、配管長さ15m以下を目安にして下さい
• 通管方法については、架橋ポリエチレン管の呼び径が10及び13の場合は押し込みのみ、呼び径が16以上の場合は押し引きとの併用を前提としてください
• さや管36の場合は、特に不陸や横振れが生じないように施工に十分注意して下さい
• 曲げ角度は、90度以上にして下さい（下図参照）

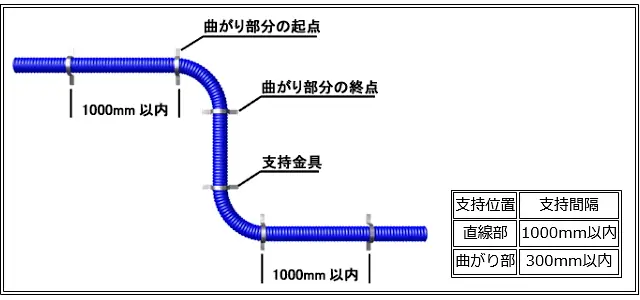

架橋ポリエチレン管 床ころがし配管

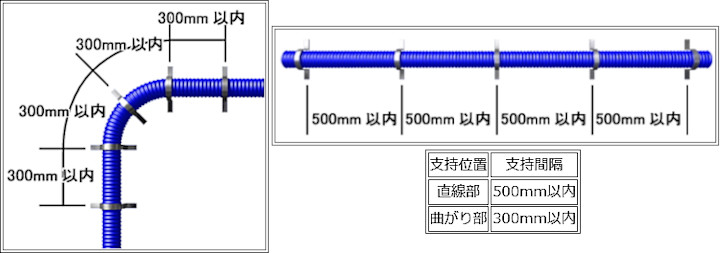

• さや管は、スラブなどの床に横揺れや浮き上がりが生じないように支持固定して下さい

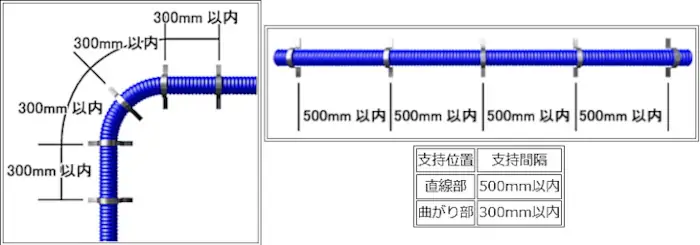

架橋ポリエチレン管 埋設配管

• 配管はできるだけ短距離にし、蛇行配管にならないように下筋へ結束して下さい
• 曲がりは出来るだけ大きくなるように固定して下さい
